建筑工程课堂之消防弱电系统（图文并茂）
消防弱电系统构成
消防弱电系统主要包括：火灾自动报警及消防联动控制系统、气体灭火控制系统、电气火灾监控系统、可燃气体探测报警系统、防火门监控系统、消防应急照明及疏散指示系统、消防设备电源监控系统。
下面由我就上述消防弱电子系统从系统功能定义，系统器具构成，各用电器具基础介绍等方面向各位领导做简要说明，方便大家对相关系统和产品有一个感性的了解。
一、火灾自动报警及消防联动控制系统在发生火灾的两个阶段发挥着重要作用:
1.第一阶段(自动报警阶段):火灾初期，往往伴随着烟雾、高温等现象，通过安装在现场的火灾探测器、手动报警按钮，以自动或人为方式向监控中心传递火警信息，达到及早发现火情、通报火灾的目的;

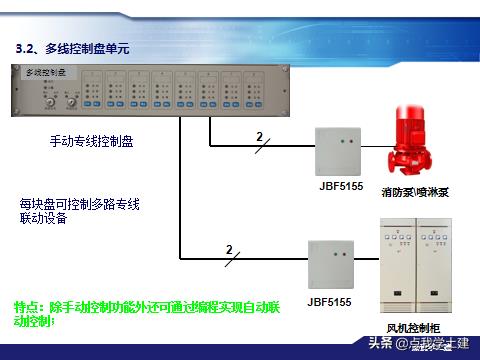

2.第二阶段(联动控制灭火阶段):通过控制器及现场接口模块，控制建筑物内的公共设备(如广播、电梯、应急照明)和专用灭火设备(如排烟机、风口、消防泵、喷淋头、防火卷帘)，有效实施救人、灭火，达到减少损失的目的。

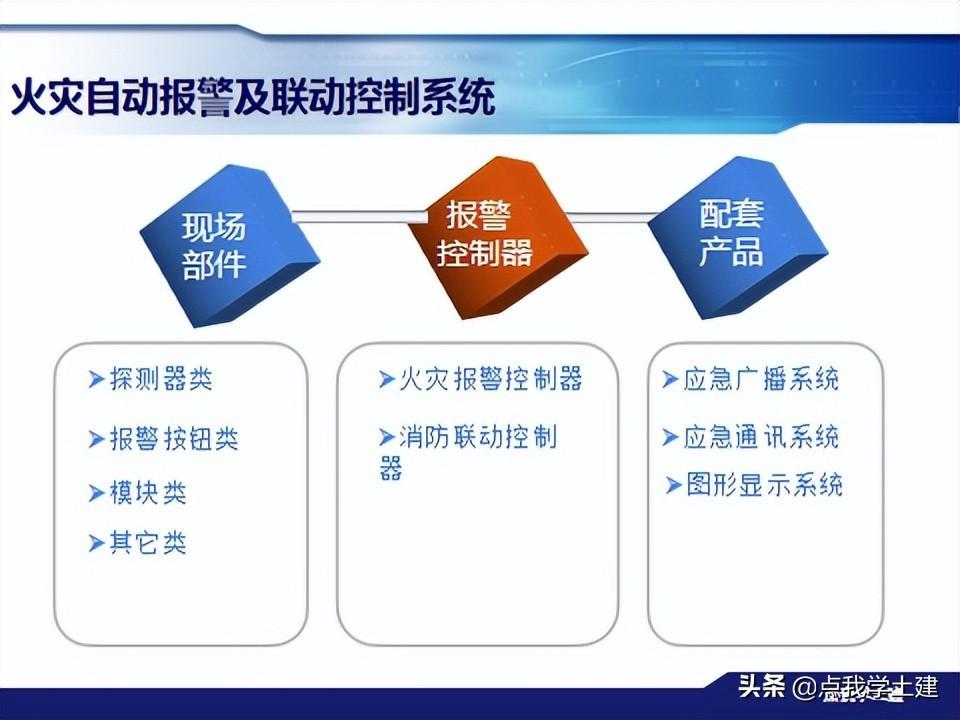

二、火灾自动报警及消防联动控制系统的系统构成：

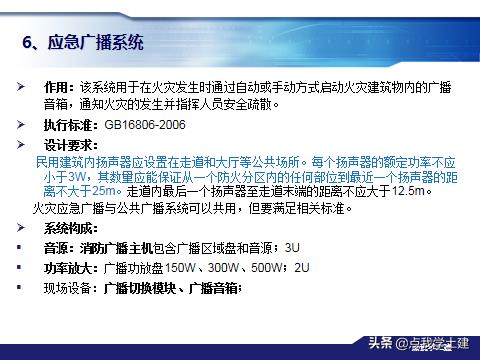

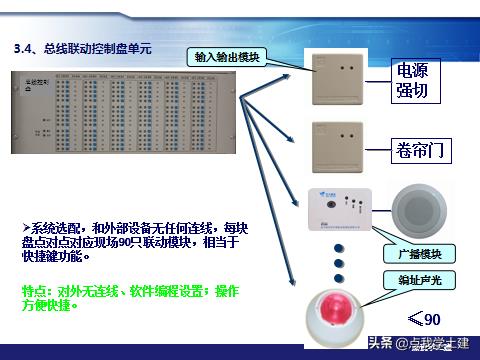

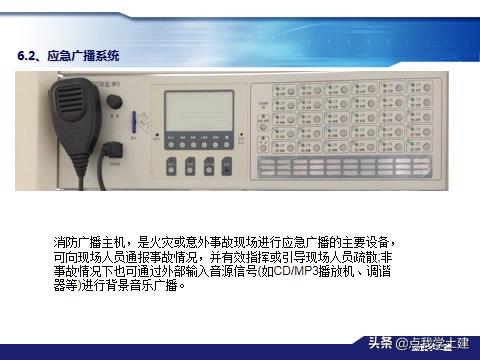

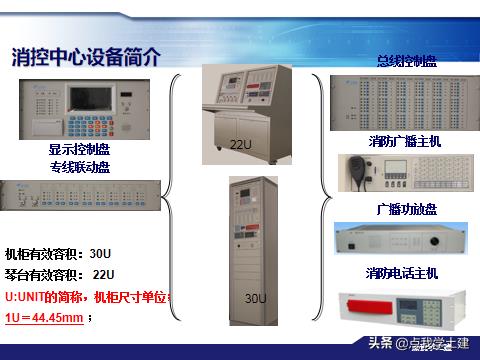

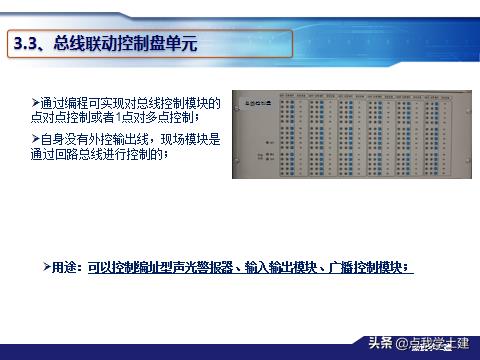

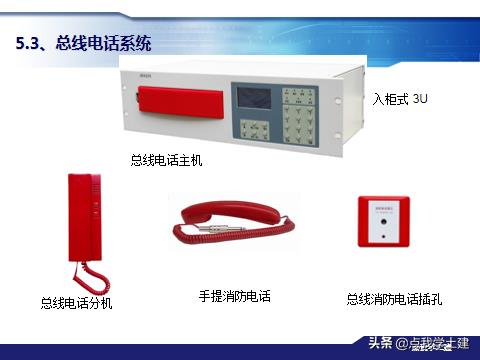

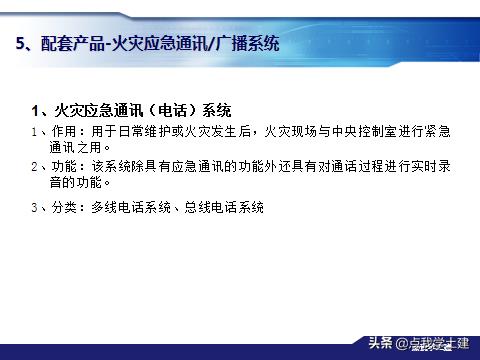

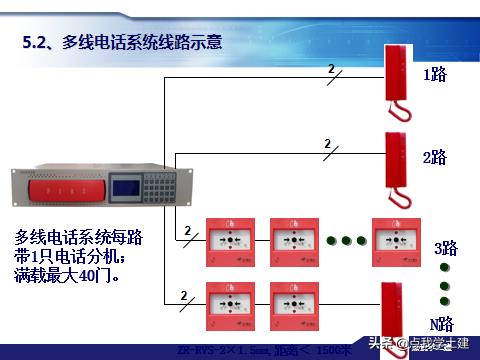

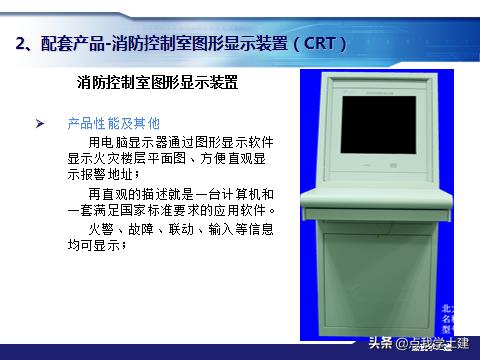

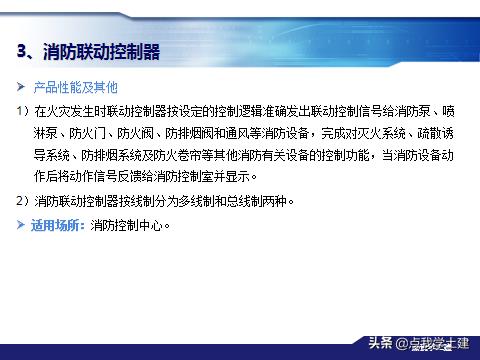

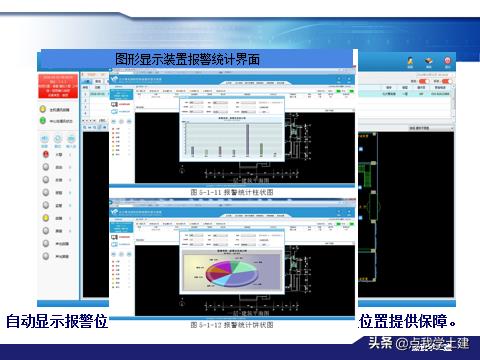

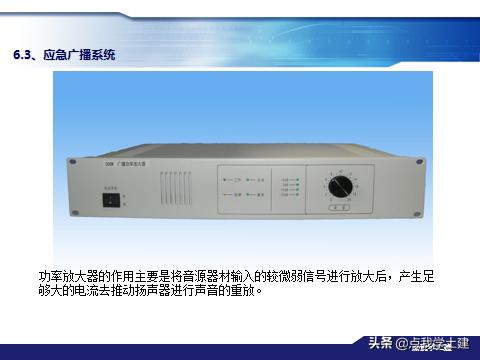

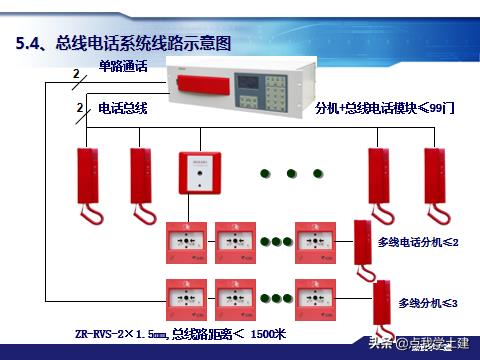

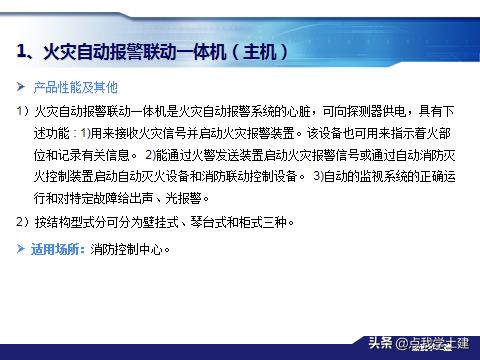

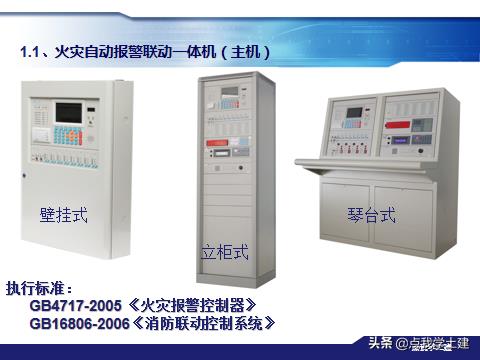

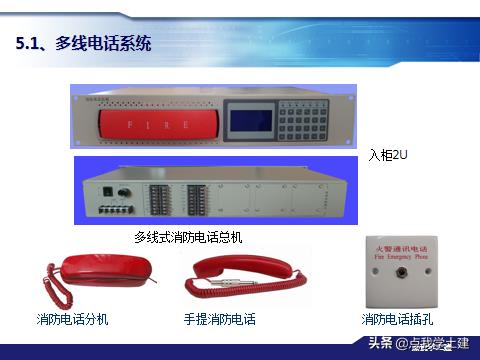

1.消控中心设备:主要包括火灾报警控制器、消防联动控制器、图形显示装置、消防电话总机、应急广播控制器等；

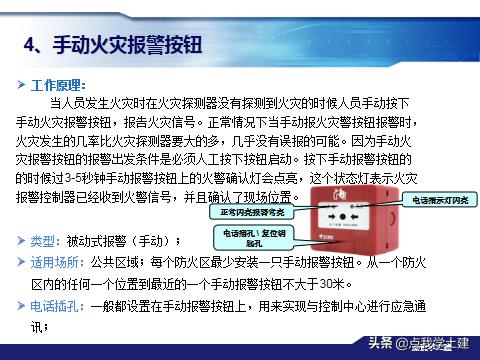

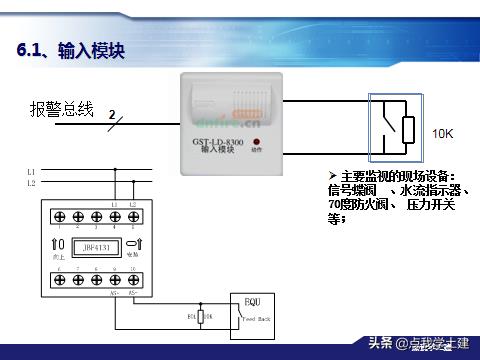

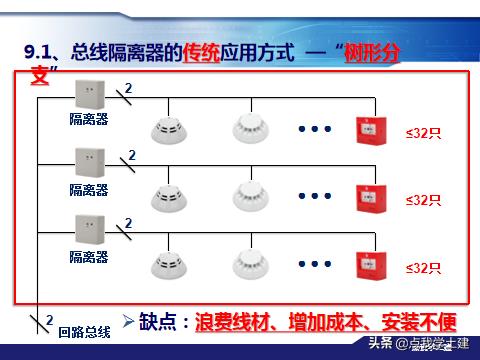

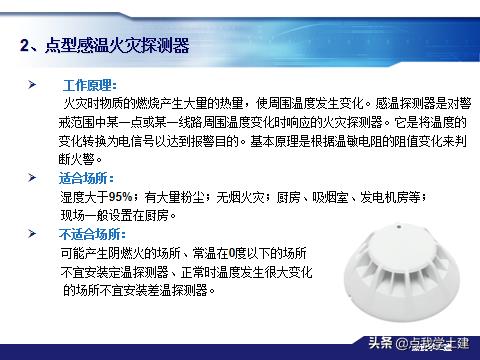

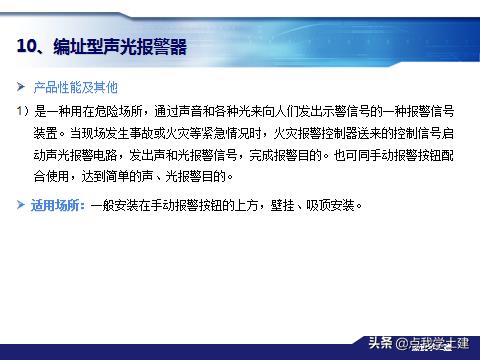

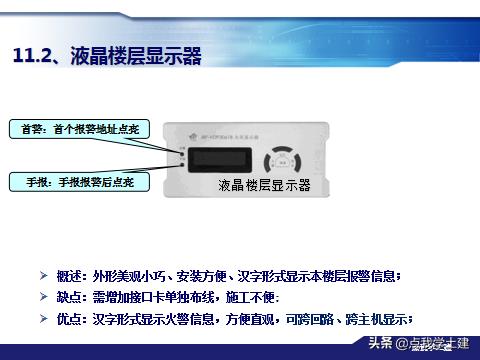

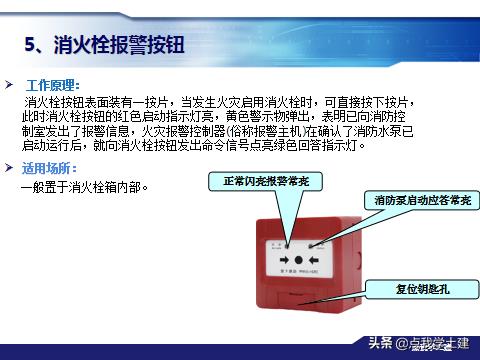

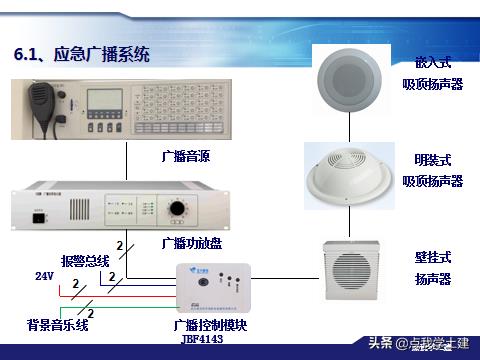

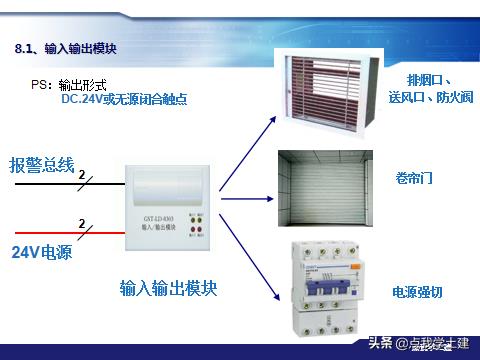

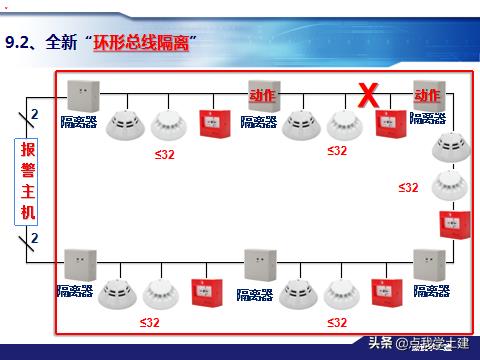

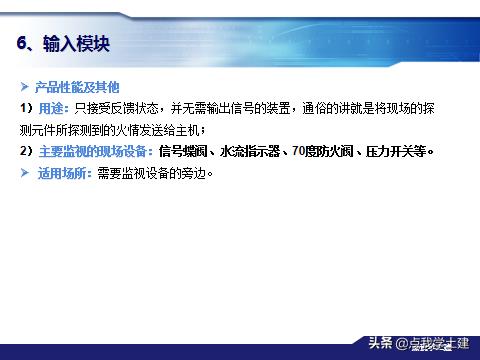

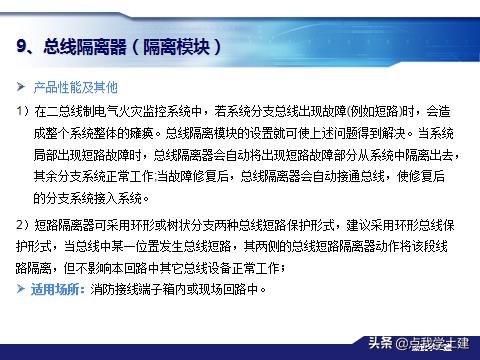

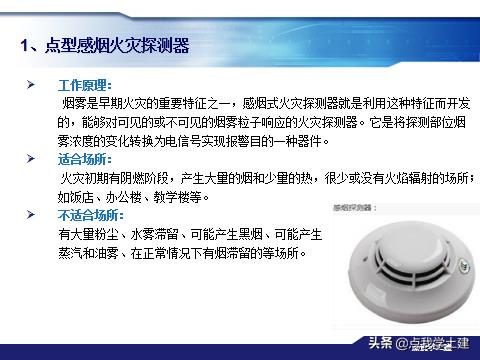

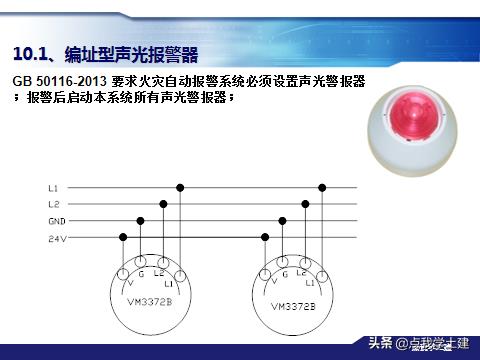

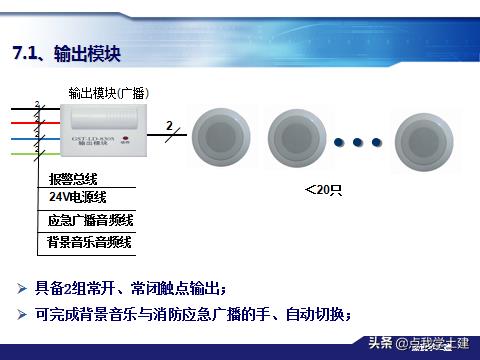

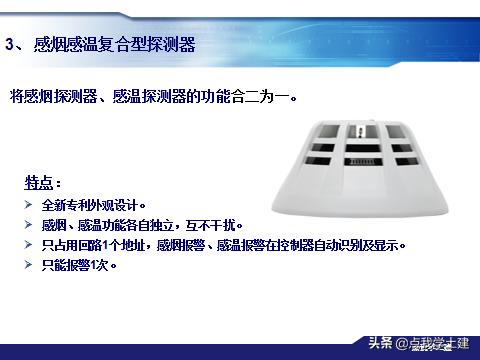

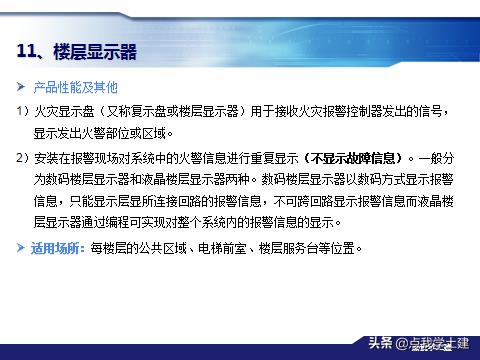

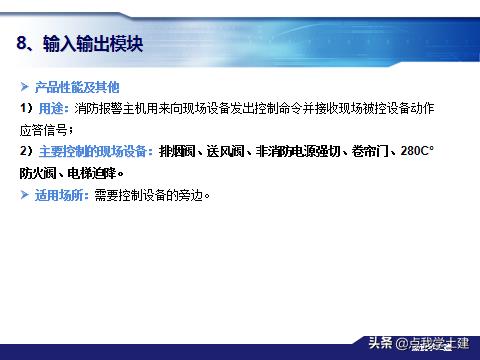

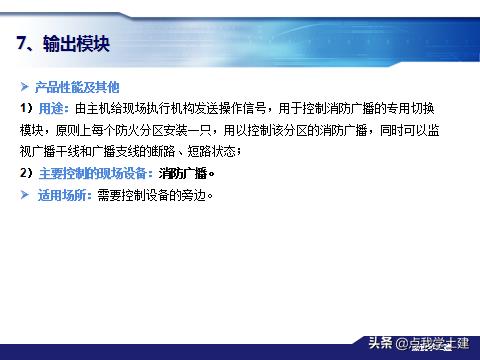

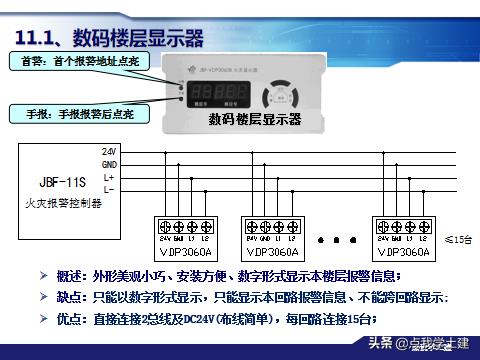

2.现场器具：主要包括感烟探测器、感温探测器、感烟感温复合探测器、消防广播扬声器、消火栓按钮、消防电话分机、各类控制模块（用于消防联动控制）、手报火灾报警按钮、声光报警器、楼层重复显示器、短路隔离器及消防接线端子箱等。
二、可燃气体探测报警系统
（一）、可燃气体探测报警系统属于火灾预警系统:
1.可燃气体探测报警系统能够在保护区域内泄露可燃气体的浓度低于爆炸下限的条件下提前报警，从而预防由于可燃气体泄漏引发的火灾和爆炸事故的发生。可燃气体探测报警系统是火灾自动报警系统的独立子系统。

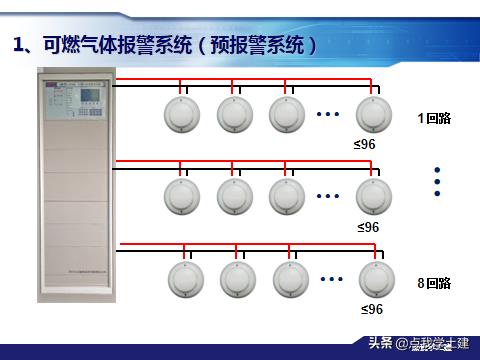

（二）、可燃气体探测报警系统的系统构成：
1.消控中心设备:可燃气体报警控制器；

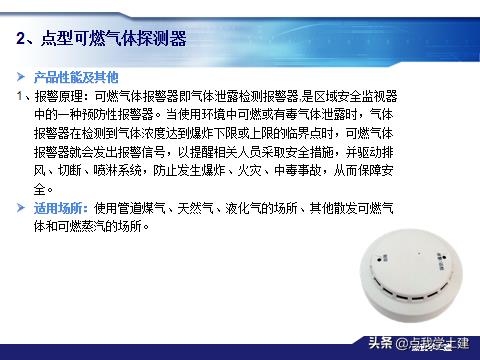

2.现场器具：可燃气体探测器和火灾声警报器组成。
三、气体灭火控制系统
（一）、气体灭火控制系统:
1.气体灭火系统是指平时灭火剂以液体、液化气体或气体状态存贮于压力容器内，灭火时以气体(包括蒸汽、气雾)状态喷射作为灭火介质的灭火系统。并能在防护区空间内形成各方向均一的气体浓度，而且至少能保持该灭火浓度达到规范规定的浸渍时间，实现扑灭该防护区的空间、立体火灾。
2.按气体分类一般分为：七氟丙烷、混合气体（氮气、氩气和二氧化碳气体）、二氧化碳、气溶胶几类；按对防护对象的保护形式分为：全淹没系统和局部应用系统；按装配方式分为：管网灭火系统、无管网灭火系统。

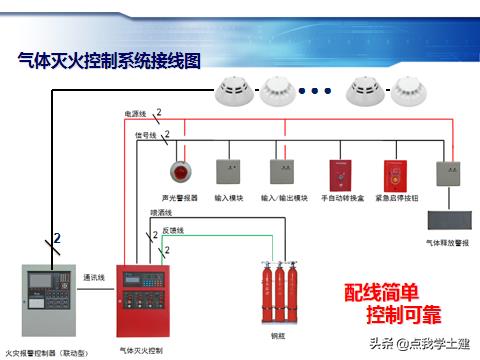

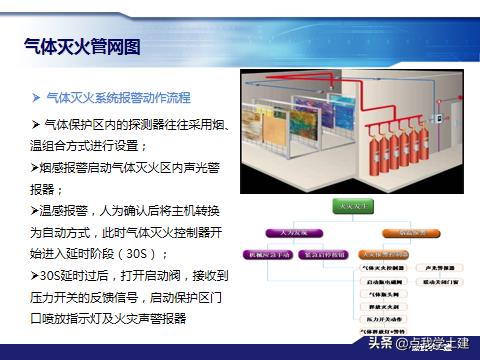

（二）、气体灭火控制系统的系统构成：
1.执行机构:由贮存容器、容器阀、选择阀、液体单向阀、喷嘴和阀驱动装置组成；

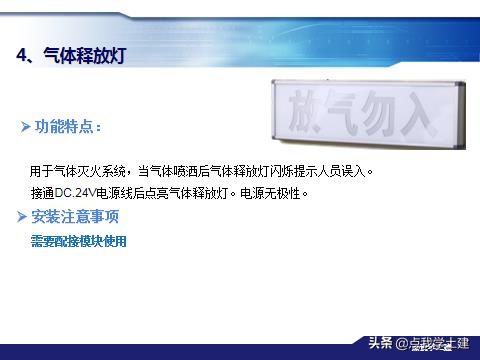

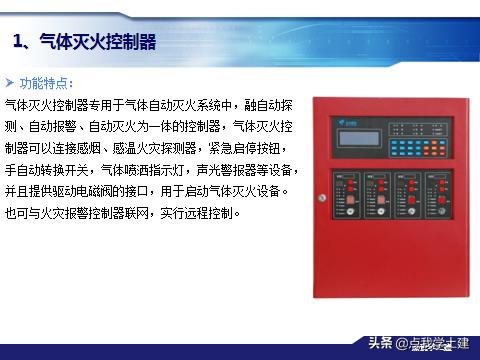

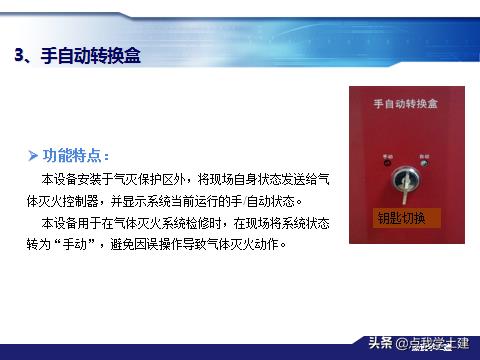

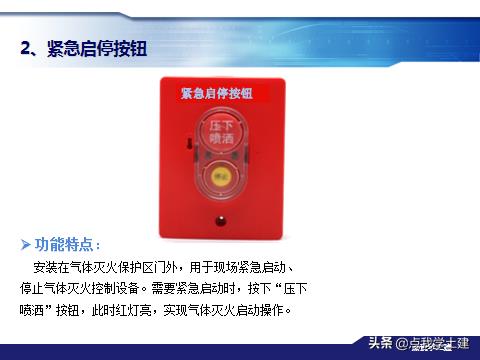

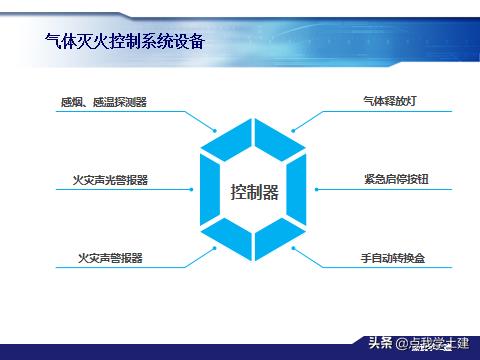

2.控制系统：主要由火灾探测器、气体灭火控制器、火灾声光警报器、火灾声警报器，放气指示灯、紧急启动/停止按钮、手自动转换盒等设备组成。
（三）、适宜场所：可以用来扑灭固体表面火灾、液体火灾、气体火灾和电气火灾。被广泛地用在电子计算机房、银行帐库、金库、发电机房、电缆井、电缆沟、高低压变配电室、图书资料库、文物珍品库、精密仪器室、档案馆、发电厂等场所。
四、电气火灾监控系统
（一）、电气火灾监控系统属于火灾预警系统:
1.电气火灾监控系统能在发生漏电电气故障，产生一定电气火灾隐患的条件下发出报警，提醒专业人员排除电气火灾隐患。电气火灾监控系统是火灾自动报警系统的独立子系统。其原理在于当被保护线路中的被探测参数（如剩余电流、温度、故障电弧等）超过报警设定值时，能发出报警信号、控制信号并能指示报警部位实现电气火灾的早期预防，避免电气火灾的发生。

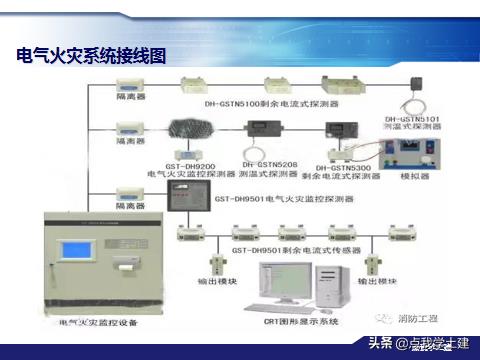

（二）、电气火灾监控系统的系统构成：

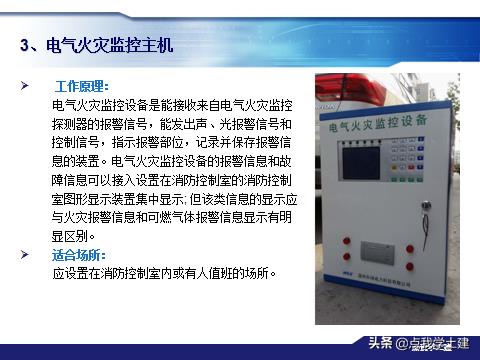

1.消控中心设备：电气火灾监控设备；

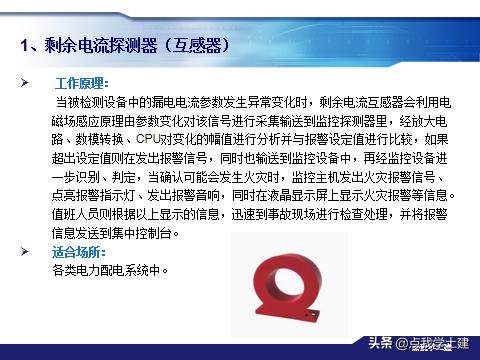

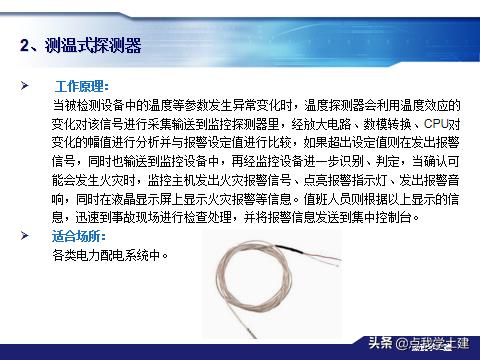

2.现场器具：主要由监控探测器和剩余电流互感器、测温传感器组成。
（三）、适用场所：
电力配电系统中。
五、消防电源监控系统
（一）、消防电源监控系统:
1.是对消防设备的电源进行实时监控，通过检测电源的电流、电压值等工作状态，确保消防设备电源时刻处于正常状态，保障消防设备可靠运行。
（二）、消防电源监控系统的系统构成：
1.消控中心设备：消防电源监控设备；
2.现场器具：主要由电压传感器、电流传感器、电压/电流传感器等部分或全部设备组成。
（三）、适用场所：
与消防有关的用电负荷配电系统中，如给风机、消防水泵、消防电梯、应急照明配电的配电箱内。
（四）、备注：与电气火灾监控系统类似，区别在于一个侧重于电气火灾的早期预警，避免损失；一个侧重于通过实时监控保障消防设备的可靠运行，各类器具不再赘述。
六、防火门监控系统
（一）、防火门监控系统:
1.防火门监控系统是用于显示并控制防火门打开、关闭状态的装置。一般防火门监控系统又分为常开防火门监控系统与常闭式防火门监控系统。常闭系统日常情况下，防火门处于关闭状态可以保护区域内的财产安全，火灾发生的时候，可以在人员慌张混乱的情况下，打开防火门，通过报警和语音提示，快速有效引导人员快速疏散逃生；常开系统日常情况下，防火门是保持开门状态，便于人员通行。火灾的时候联动闭门器消防联动自动关闭防火门，防止火灾蔓延，门状态信息都可反馈至消防监控室。
（二）、防火门监控系统的系统构成：
1.消控中心设备：防火门监控主机；

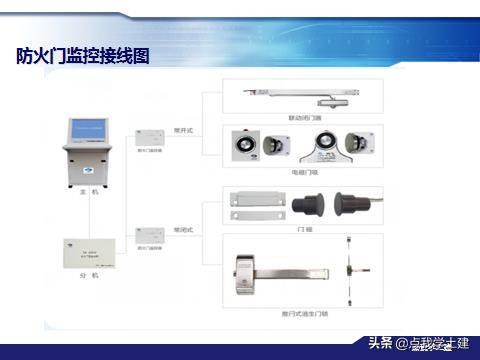

2.现场器具：主要由由防火门监控器（模块）、防火门电动闭门器、防火门电磁释放器、防火门门磁开关等设备组成。
三、适用场所：
与常开常闭防火门配合使用。
